[기초] 다이오드는 어떻게 AC를 DC로 전환 하는가?

반응형

오늘은 기본적인 전자부품 중 하나인 다이오드에 대해서 알아보자.

1. 다이오드의 정의?

다이오드는 전류가 한 방향으로만 흐르도록 하는 전자 부품입니다. pn 접합으로 구성된 반도체 소자입니다. 다이오드는 가장 기본적인 반도체 소자 중 하나입니다.

2. 다이오드의 일반적인 응용 범위

다이오드는 AC의 양극(+) 부분을 통과시키고 음극(-) 부분을 차단하거나 반대로 음극 부분만 통과시키기 때문에 AC를 DC로 변환하는 데 가장 일반적으로 사용됩니다.

p형 및 n형 실리콘은 다른 도체와 마찬가지로 전기를 전도합니다. 그러나 실리콘 조각이 한 부분에 p형 도핑되고 인접한 부분에 n형이 도핑되면 전류는 두 영역 사이의 접합부를 가로질러 한 방향으로만 흐를 것입니다.

3. AC를 DC로 변환하는 데 필요한 전자 부품

Diode = 4 Nos
Step Down Transformer = 1
Capacitor = 1 No

4. 다이오드를 사용하여 AC-DC 변환기를 만드는 방법

1) 강압 변압기를 사용하십시오. 입력 AC가 240볼트이고 필요한 DC 출력이 24볼트이면 240/24 강압 변압기가 필요합니다.

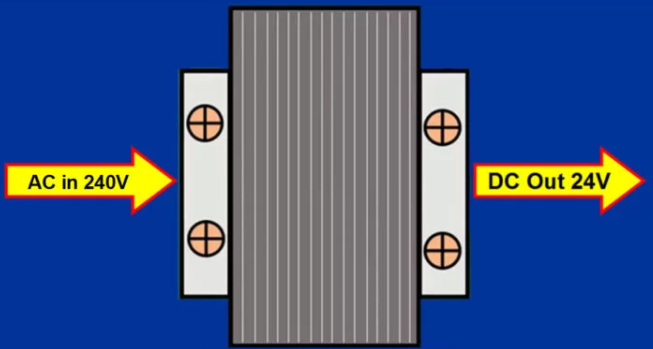

강압 변압기

2) 이제 4개의 다이오드를 다음과 같이 연결합니다. 양극(양극 +)을 음극(음극 -)에 연결합니다. 이 형식으로 연결된 4개의 다이오드는 브리지 정류기를 형성합니다.

다이오드 연결

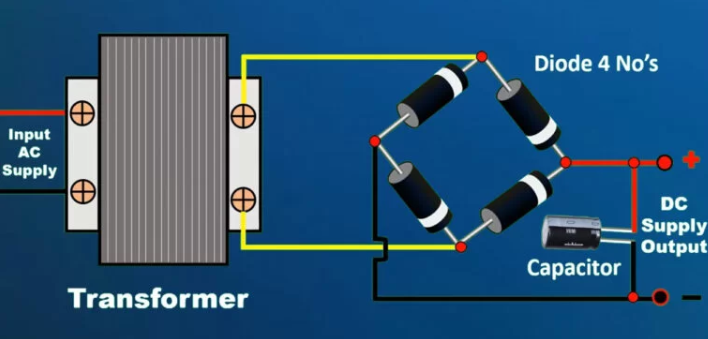

3) 이제 다음 다이어그램에 따라 커패시터를 사용하여 연결합니다.

4) 이제 다이오드를 사용하는 AC-DC 변환기가 준비되었습니다. AC를 공급하면 DC가 출력될 것입니다.

5. 마치며

오늘은 기본적인 전자부품 중 하나인 다이오드의 정의, 응용범위, AC - DC 변환방법, 변환기 제작법 등에 대해서 알아 보았다. 추가 문의가 있거나 알고싶은 내용이 있다면 댓글로 문의 바란다.
